Обслуживание 3D-принтера Anycubic: Как заменить ремень оси X

Ремни - одна из самых важных движущихся частей в 3D-принтерах FDM, и после длительного использования они неизбежно ослабевают и изнашиваются, что влияет на качество печати и приводит к появлению наклонных отпечатков и призраков 3d-печати. Однако это распространенная проблема, которую можно решить путем регулярного обслуживания или замены деталей. В этом руководстве вы найдете пошаговые инструкции по замене ремня оси X на 3D-принтерах Anycubic.

Необходимые инструменты:

• Шестигранные ключи

• Новые ремни

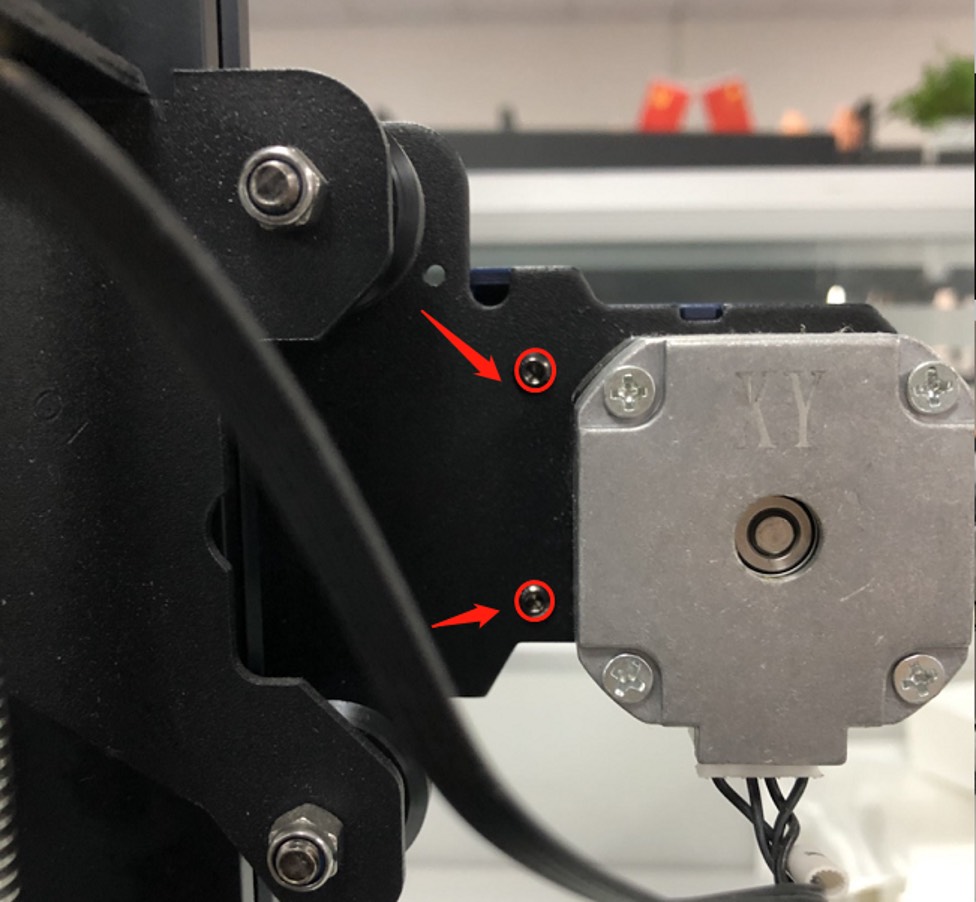

Шаг 1: С помощью шестигранного ключа M2.0 открутите 2 винта в задней части крышки двигателя оси X и отложите крышку в сторону.

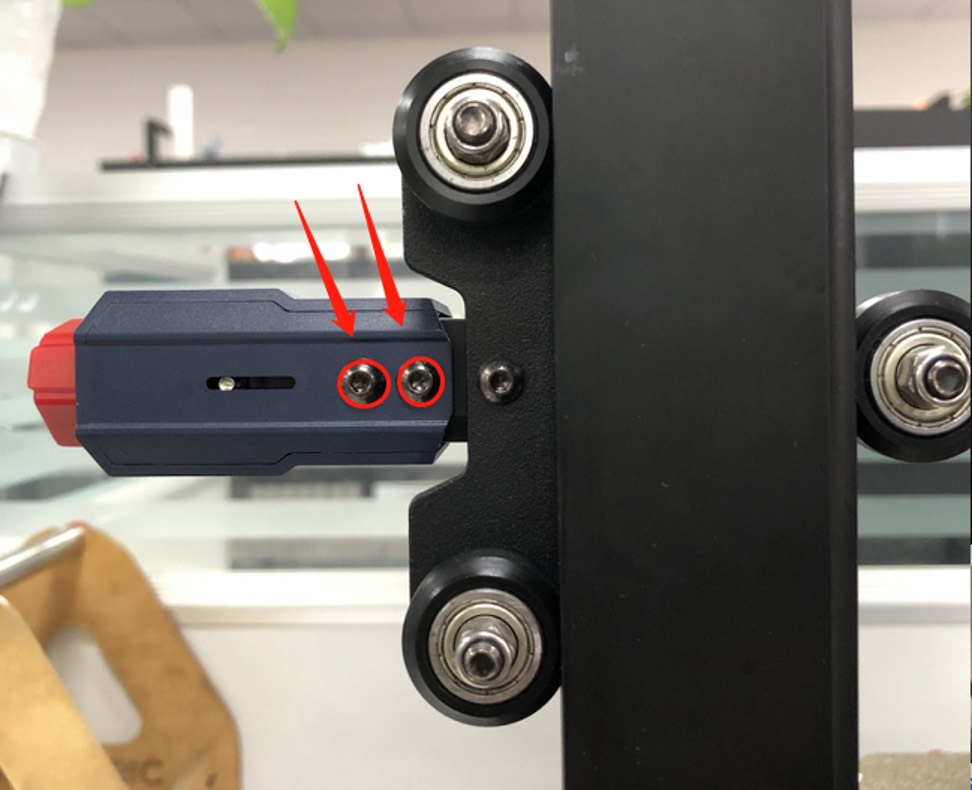

Шаг 2: С помощью ключа с торцевой головкой M2.5 открутите 2 винта, крепящих натяжитель оси X.

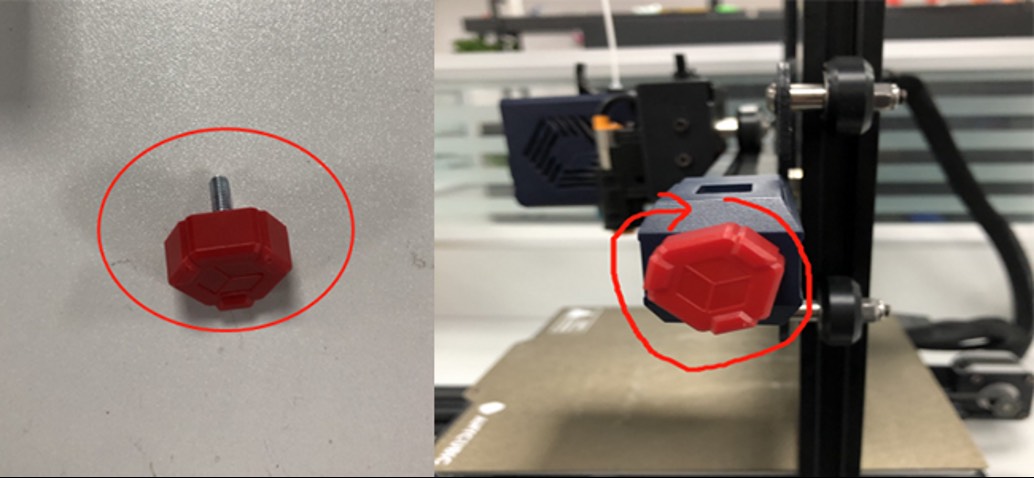

Шаг 3: Открутите гайку для регулировки натяжения ремня против часовой стрелки и отложите ее в сторону.

Шаг 4: Снимите ремень с листового крепления на модуле печатающей головки.

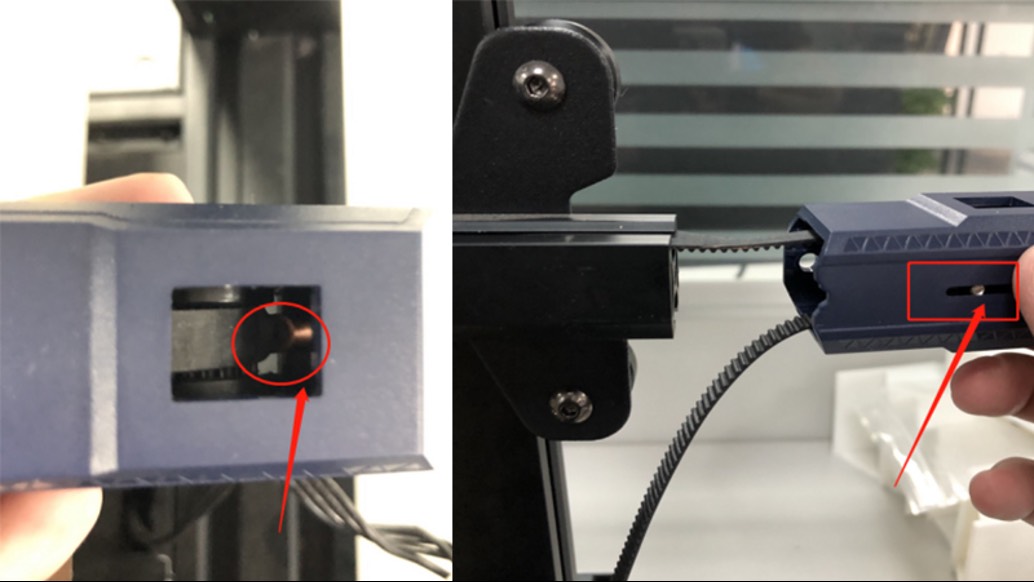

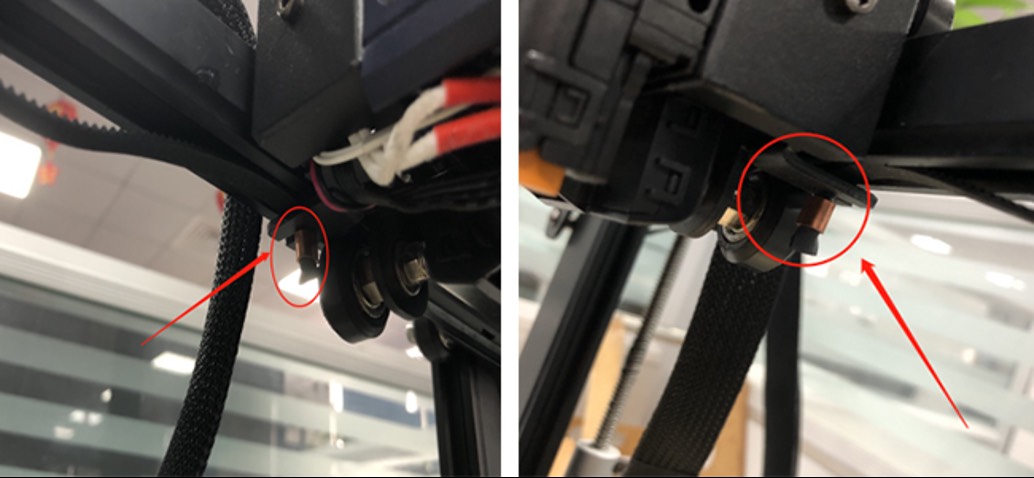

Шаг 5: Извлеките ремень из натяжителя оси X. Если медная пряжка застряла в нем, вы можете слегка сдвинуть шкив внутрь, чтобы освободить пространство для манипуляций, или использовать гаечный ключ и другие инструменты для помощи в извлечении ремня. Отложите натяжитель оси X в сторону.

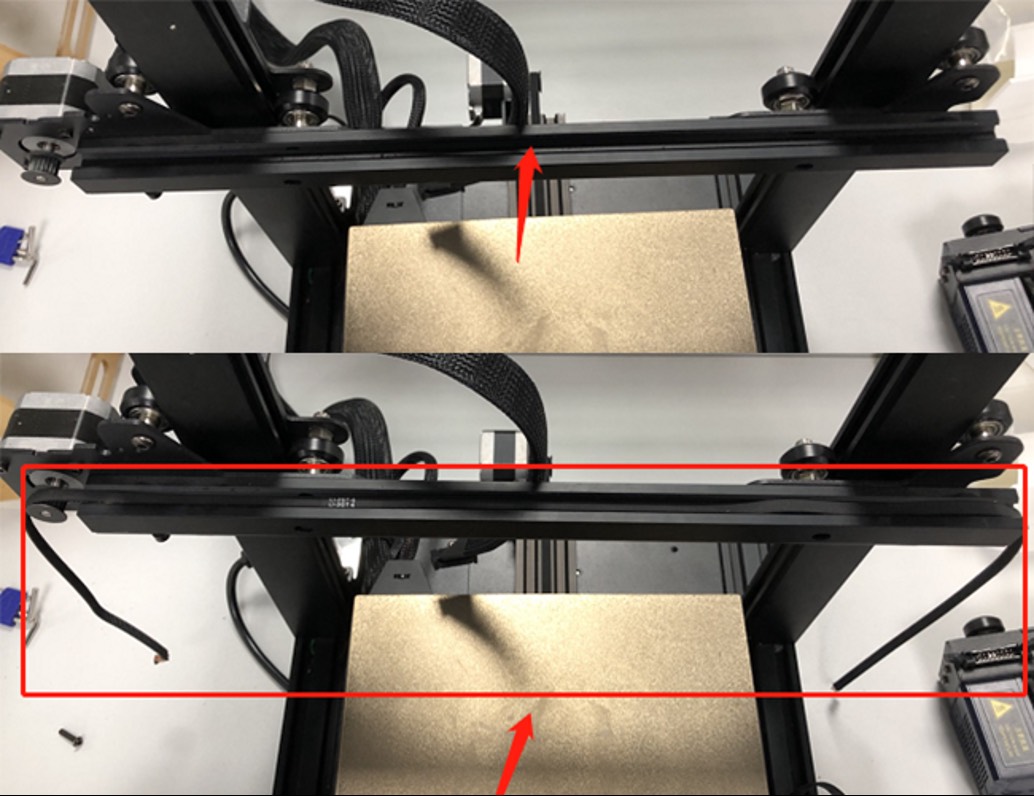

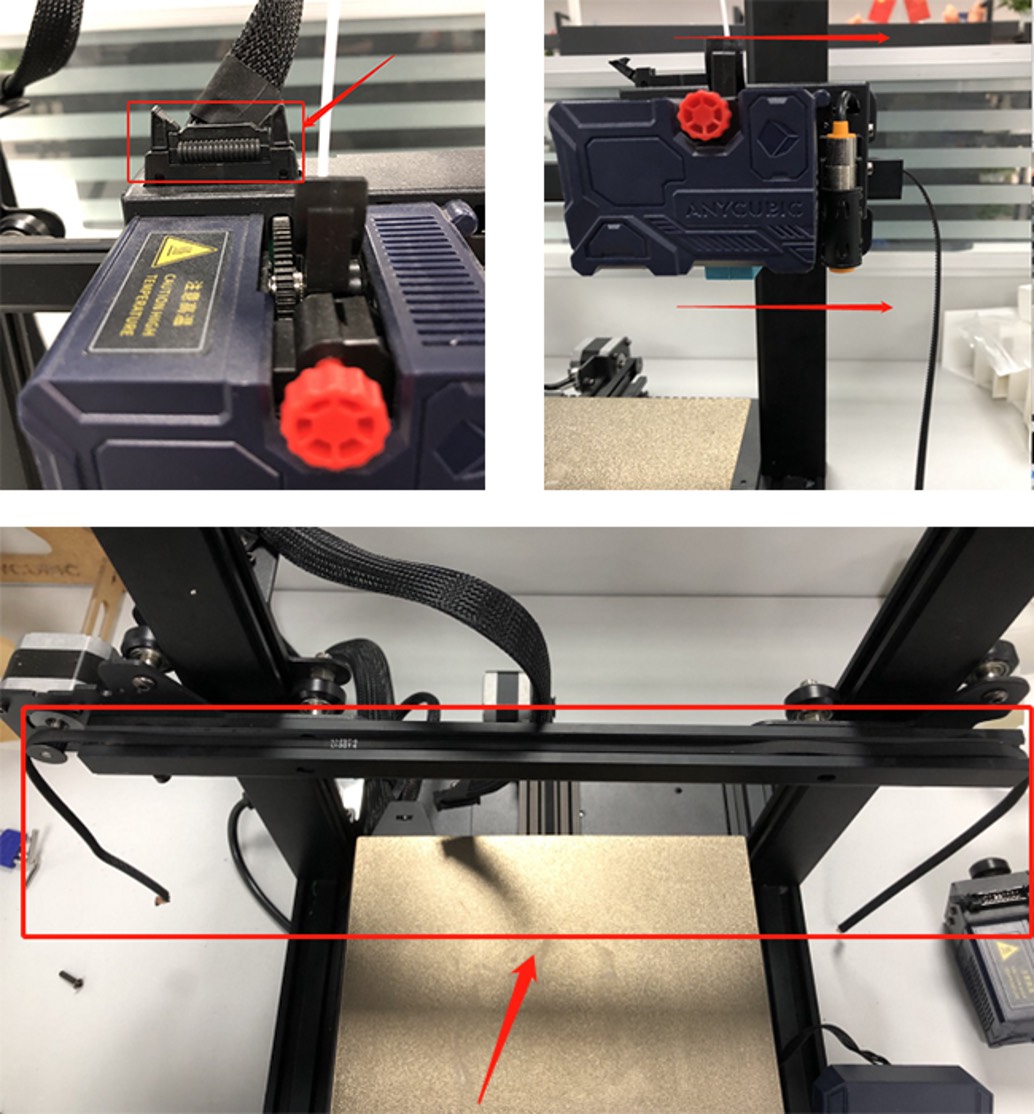

Шаг 6: Отсоедините кабель печатающей головки от модуля печатающей головки, переместите модуль печатающей головки в направлении натяжителя оси X, снимите его и отложите в сторону. Затем снимите весь ремень с каретки оси X.

Шаг 7: Установите новый ремень и положите его ровно на каретку оси X.

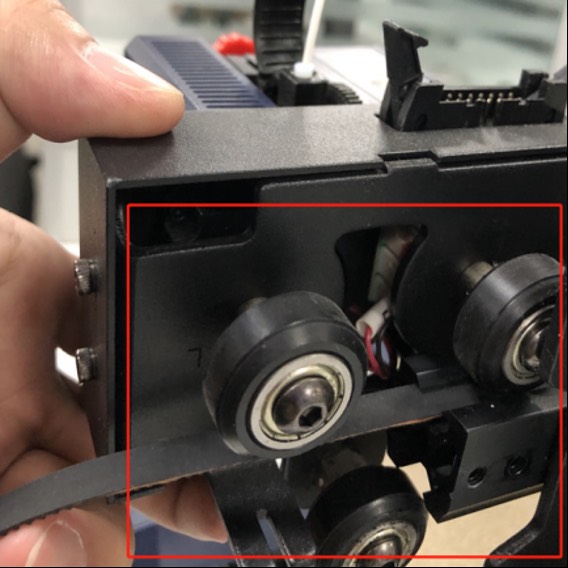

Шаг 8: Переместите модуль печатающей головки из положения натяжителя оси X вдоль паза каретки оси X.

*Обратите внимание: Ремень должен находиться под двумя расположенными выше колесами с V-образными пазами.

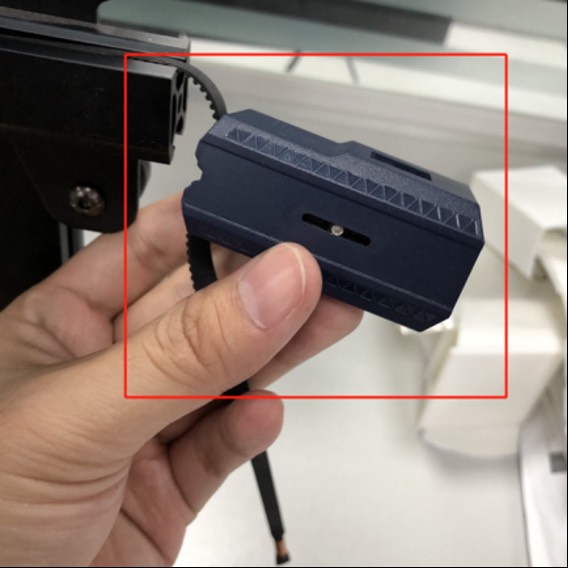

Шаг 9: Возьмите только что отложенный в сторону натяжитель оси X и пропустите ремень через натяжитель оси X. Если он застрял, его можно пропустить тем же способом, что и при снятии.

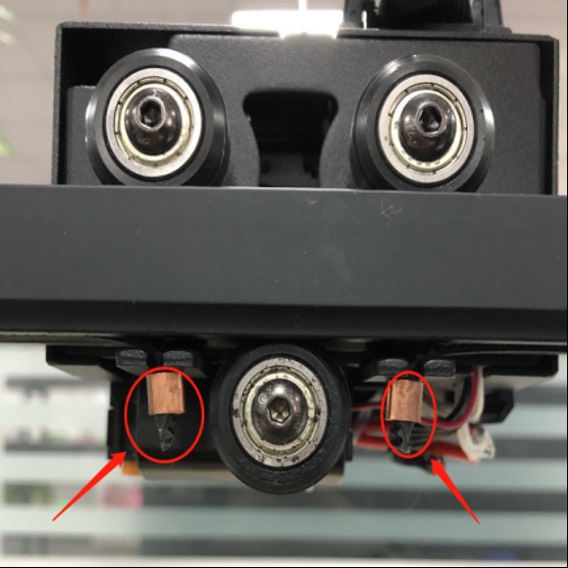

Шаг 10: Закрепите медные пряжки на обоих концах ремня на металлическом листе модуля печатающей головки.

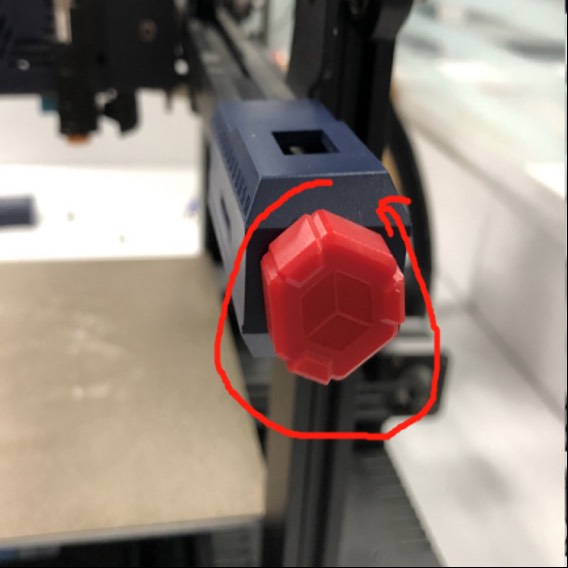

Шаг 11: Установите гайку для регулировки натяжения ремня и прикрутите ее к натяжителю оси X по часовой стрелке. Кстати, отрегулируйте ремень так, чтобы модуль печатающей головки плавно перемещался по каретке оси X.

Шаг 12: Снимите крышку двигателя, отложенную в сторону, и с помощью шестигранного ключа M2.0 закрутите 2 винта за крышкой двигателя оси X.

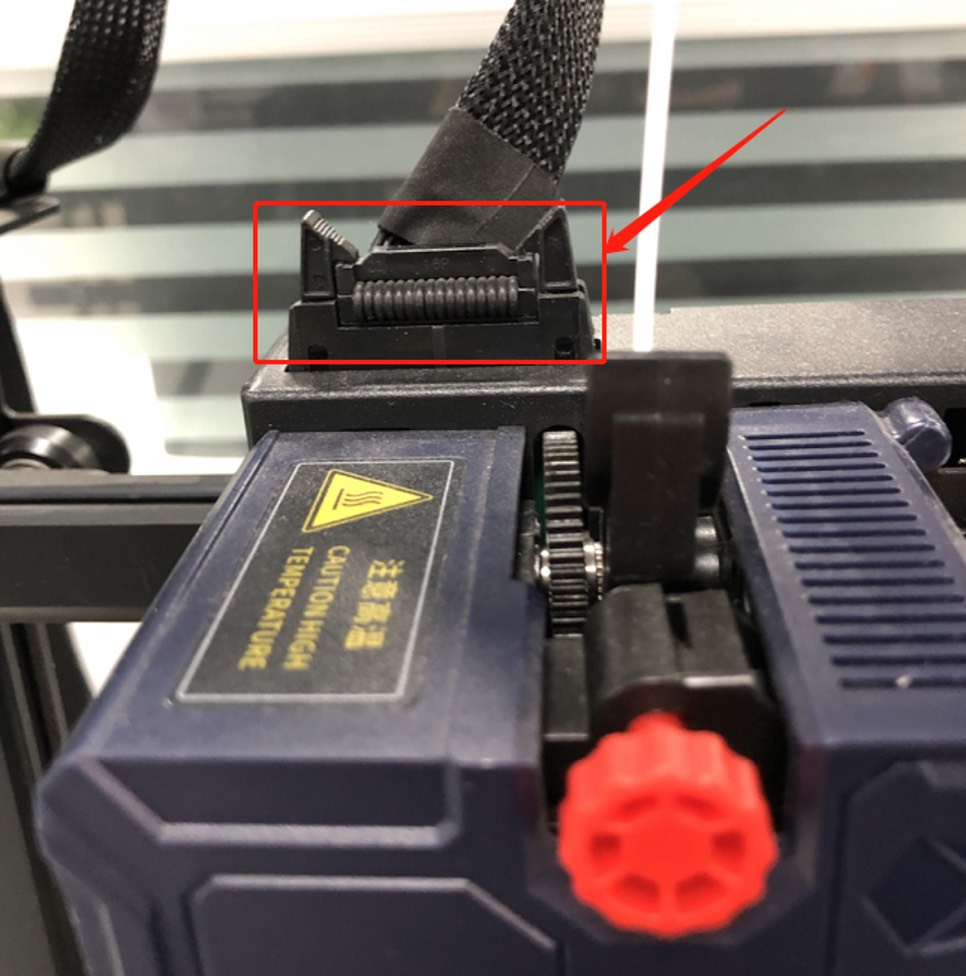

Шаг 13: Подключите кабель печатающей головки к модулю печатающей головки.
